Ammann 1175152 и похожие опоры: почему внешнего сходства недостаточно для подбора

Опубликовано: 16.10.2026

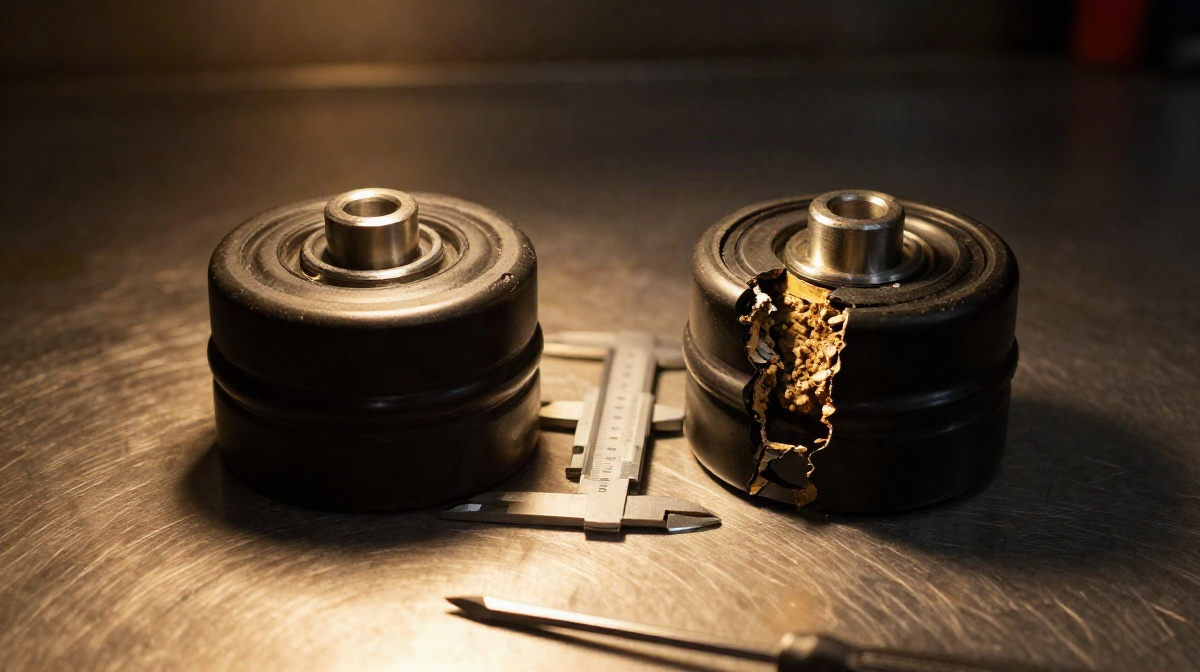

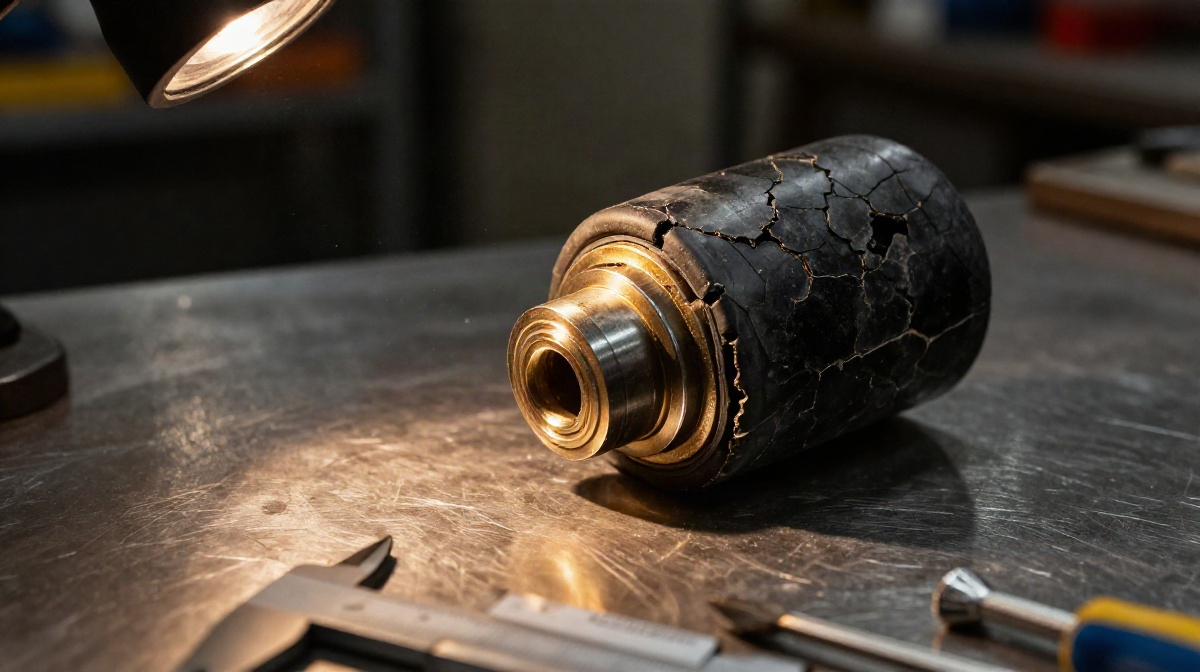

При подборе виброопоры к дорожной технике нередко возникает проблема: после демонтажа изношенной виброопоры на столе лежит почерневшая, потрескавшаяся деталь. Штангенциркуль показывает высоту, диаметр и расстояние между крепежными отверстиями. По чертежам находится аналог с точно такими же габаритами, он устанавливается на место, но проходит пара недель, и история повторяется — новый элемент разрушается. Разберемся, почему копирование геометрии резинометаллической опоры не гарантирует работоспособность узла, и на примере детали Ammann 1175152 посмотрим, какие параметры скрываются за привычной черной резиной.

Иллюзия геометрической совместимости

Подбор по размерам — самая распространенная и дорогостоящая ошибка при обслуживании вибрационных катков и асфальтоукладчиков. Резинометаллическая опора не является просто прокладкой, заполняющей пространство между металлическими кронштейнами. Это сложный упругий элемент, чья работоспособность определяется не тем, как он выглядит снаружи, а тем, как он ведет себя под нагрузкой.

Составляя список подходящих опор, можно обратиться к разделу «детали для катков Ammann». При выборе важно учитывать модификацию техники и фактическое состояние креплений.

Внешнее сходство двух деталей означает лишь одно: они могут быть физически установлены в один и тот же монтажный проем. Но как только включается вибратор, начинается настоящая проверка, которую «визуальный аналог» часто проваливает. Причина кроется в физике работы компаунда и конструкции изделия.

Физика резинометаллических виброопор

Задача опоры в дорожной технике двояка. С одной стороны, она должна изолировать раму и операторскую кабину от разрушительных колебаний вибрационного барабана. С другой — обеспечивать передачу статического веса машины на грунт для уплотнения. Баланс между демпфированием и жесткостью достигается точным расчетом.

Твердость по Шору и состав компаунда

Два внешне идентичных резиновых блока могут иметь кардинально разные свойства. Твердость резины измеряется в единицах Шора (шкала А для мягких эластомеров). Разница в 5–7 единиц Шора, которую невозможно определить на ощупь, приводит к радикальным изменениям в работе.

Оригинальные производители техники разрабатывают компаунд под конкретную модель. В состав входят натуральный и синтетический каучук, технический углерод, пластификаторы, вулканизирующие агенты и противостарители. Изменение доли техуглерода (сажи) напрямую влияет на жесткость и гистерезис (способность поглощать энергию колебаний с переводом ее в тепло).

На практике характеристики изделия определяются не одним составом резины. При работе с техникой Ammann это хорошо видно на примере материала «сопоставление модели Ammann с геометрией амортизатора»: важны также геометрия и условия нагружения.

Если установить опору с завышенной твердостью, она перестанет гасить вибрации, передавая их на подшипники и сварные швы рамы. При заниженной твердости деталь даст чрезмерную осадку, нарушив геометрию привода и risking контакт металла по металлу при пробое резины.

Статическая и динамическая жесткость

Для низкочастотных колебаний дорожной техники критична динамическая жесткость. Резина — нелинейный материал. Ее жесткость при статическом сжатии (когда каток просто стоит на месте) отличается от жесткости при динамическом нагружении (когда барабан работает на частоте 30–40 Гц). Динамический модуль упругости всегда выше статического, и разница тем существеннее, чем хуже рецептура компаунда.

Дешевые аналоги, подобранные по размерам, обычно имеют высокую ползучесть и низкую усталостную прочность. В условиях знакопеременных нагрузок внутренние связи в такой резине быстро разрушаются, материал разогревается из-за высокого гистерезиса и теряет эластичность.

Специфика оригинальных комплектующих

Вернемся к упомянутой опоре Ammann 1175152. Как и другие элементы для виброкатков этого бренда, она спроектирована под строгие инженерные допуски. Инженеры Ammann рассчитывают профиль опоры с учетом:

• Массы вибрационного барабана и вынуждающей силы дебалансов;
• Частоты вращения вала вибровозбудителя;
• Допустимого уровня вибрации на рабочем месте оператора согласно нормам ISO;
• Температурного режима эксплуатации (прогрев асфальта требует теплостойкости резины).

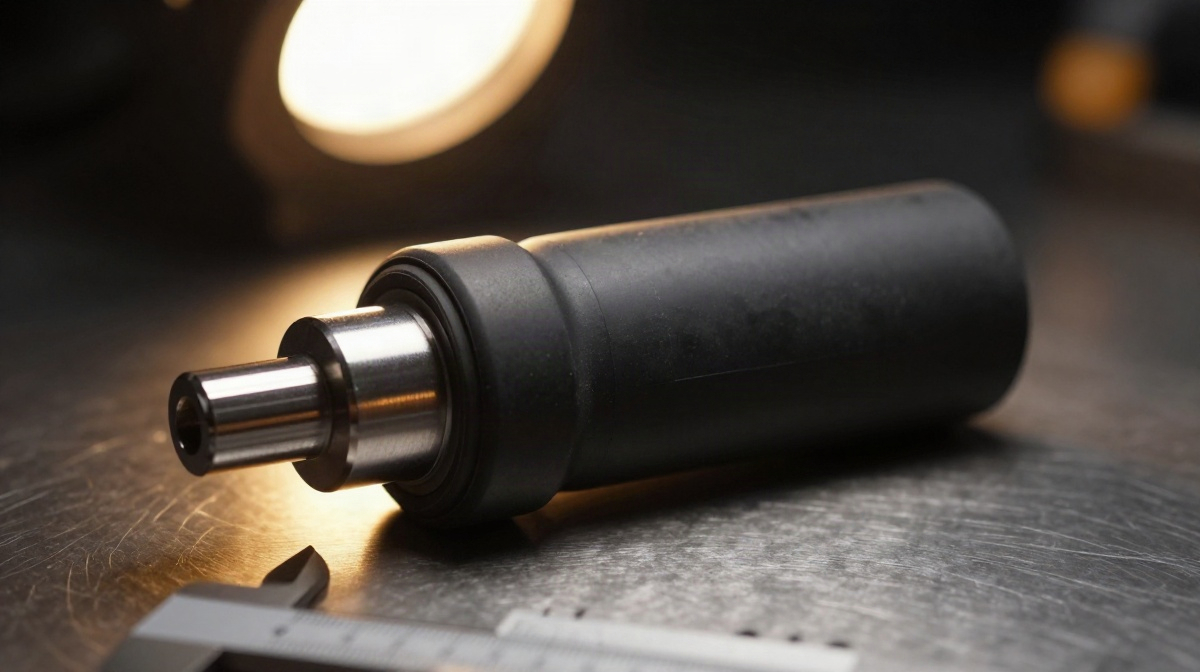

Оригинальная деталь имеет строго выверенную форму. Часто опоры делают не простыми цилиндрами, а с профилированными буртами, выемками или конусными переходами. Это нужно для прогрессивной характеристики жесткости: при малых амплитудах деталь мягкая, но при увеличении хода вовлекаются дополнительные объемы резины, и жесткость растет, предотвращая пробой.

Визуально «похожая» деталь стороннего производства чаще всего представляет собой параллелепипед или цилиндр с постоянным сечением. Внутри нее нет зон контролируемой деформации, поэтому она либо слишком жесткая в начале хода, либо слишком мягкая в конце.

К чему приводит установка неподходящей детали

Последствия ошибки подбора выходят далеко за рамки преждевременного износа самой опоры. Установка элемента с неверными характеристиками запускает цепную реакцию разрушений:

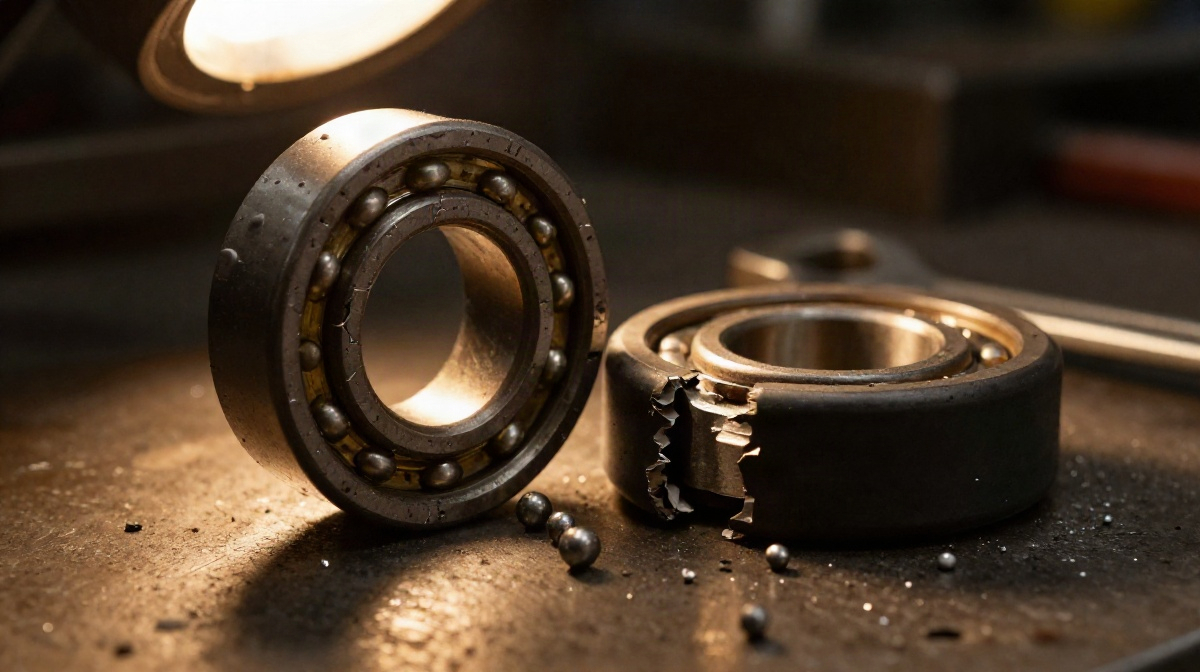

1. Разрушение подшипников вибровала. Опоры удерживают вал в соосности с приводом. При неравномерной осадке или разной жесткости левой и правой опор возникает перекос, мгновенно убивающий подшипники.
2. Усталостные трещины в раме. Если резина не гасит высокочастотную составляющую вибрации, возникают резонансные явления в сварных швах несущей конструкции. Ремонт рамы катка несравнимо дороже качественной опоры.
3. Разгерметизация гидросистемы. Фланцевые соединения и шланги высокого давления чувствительны к вибрациям. Передача колебаний на гидроблок приводит к ослаблению затяжки и микротечам.
4. Нарушение уплотняющего эффекта. Чрезмерно мягкая опора гасит энергию удара барабана по грунту. Каток делает больше проходов, расход топлива растет, а плотность асфальта остается ниже проектной.

Параметры, которые действительно имеют значение

Если замена оригинальной детали неизбежна, подбор должен опираться на техническую документацию, а не на линейку. Корректный подбор аналога требует совпадения следующих параметров:

Параметр	Почему важен	Как проверяется
Номинальная нагрузка (кН)	Определяет статическую осадку и сохранение зазоров	По каталогу производителя аналога
Динамическая жесткость (Н/мм)	Задает эффективность гашения на рабочей частоте	Тестирование на вибростенде или спецификация
Допустимая амплитуда (мм)	Гарантирует отсутствие пробоя при пиковых нагрузках	Расчет по массе и центробежной силе
Твердость по Шору А	Косвенный индикатор компаунда и демпфирующей способности	Дюрометр (твердомер)

Без совпадения этих значений даже безупречно выглядящая деталь останется «котом в мешке». Серьезные производители запасных частей предоставляют паспорта на свои виброопоры, где указаны частотные характеристики и кривые усталости. Если поставщик не может предоставить такие данные, а предлагает лишь «такую же резинку», риск выхода техники из строя максимален.

Роль металлической арматуры

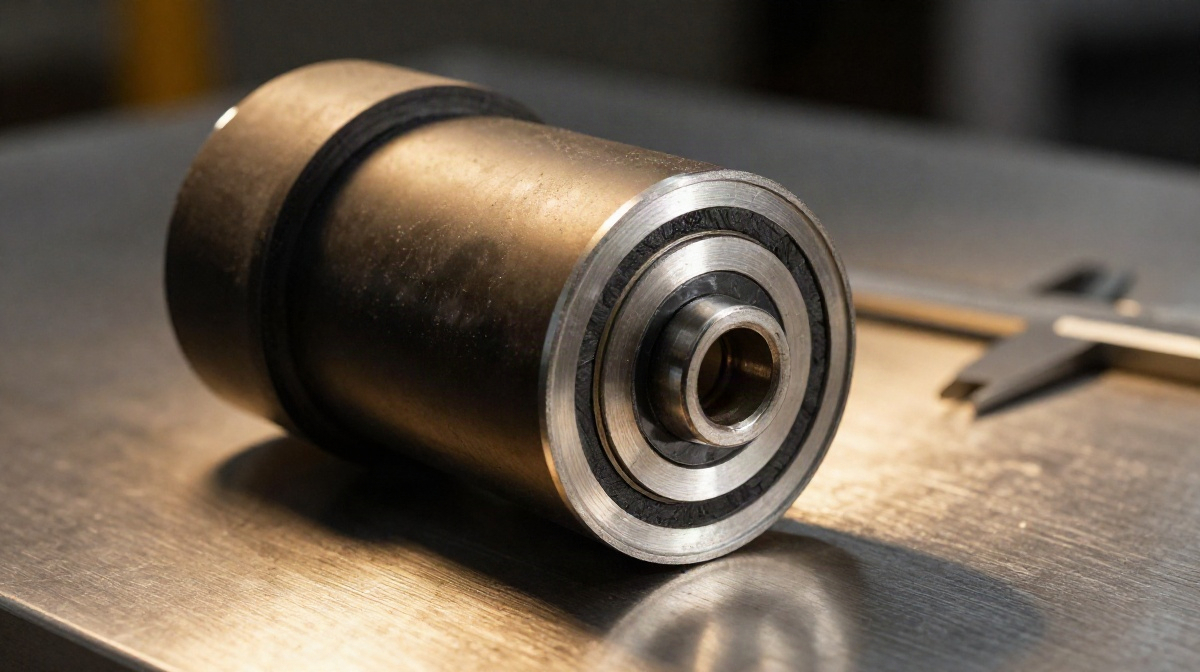

Еще один скрытый параметр — конструкция металлических втулок и пластин, вулканизированных в резину. Они предотвращают выдавливание эластомера из-под крепежных болтов и распределяют напряжения. В оригинальных опорах толщина фланцев, марка стали и качество адгезии (прилипания) резины к металлу строго регламентированы.

При нарушении адгезии в процессе кустарной вулканизации резина отслаивается от арматуры на первых же циклах нагружения. Визуально до установки этот дефект может быть совершенно незаметен, особенно если края залиты компаундом. Но под динамической нагрузкой отслоение мгновенно прогрессирует, образуя пустоты, где резина работает без опоры на металл, многократно превышая допустимую деформацию.

Резюме инженерного подхода

Дорожно-строительная техника работает на пределе механических возможностей. Виброопоры в ней — не просто расходник, а расчетный узел, интегрированный в общую динамику машины. Ориентироваться на внешнее сходство при подборе — значит игнорировать физику процесса. Деталь с каталожным номером, таким как Ammann 1175152, представляет собой результат длительных расчетов и испытаний. Замещать ее можно только изделием, чьи силовые и частотные характеристики подтверждены документально, а не обещаны на основе совпадения габаритов. Стоимость правильной опоры всегда на порядки ниже стоимости простоя катка и устранения последствий вибрационного разрушения.
